TLS-LB400 飞秒激光复合微加工工艺平台
性能特点：
1、兼容多品牌飞秒激光器：适合不同品牌及不同类型的高性能飞秒激光器，适应各种直径管材棒材的车削、铣削、刻蚀、切割、雕刻等复合工艺加工要求。
2、兼容多种激光切割头：适用高性能的激光加工头，满足客户多种工艺需求，同时能够完成多种激光加工头之间的快速切换。配置CCD摄相头，具有监控加工区域状态、光斑质量和加工过程动画录制等功能。
3、天然花岗岩平台设计：采用立柱式结构，平台和立柱均使用天然花岗岩，所有轴系均直接安装于天然花岗岩基准面，精确度高，稳定性好。
4、精密四维运动平台设计：配置直驱式、高精度的直线轴和旋转轴，采用高分辨率光栅尺和高精度编码器位置反馈实现全闭环控制，速度更快、精度更高、密封特性好，核心部件可终身使用，运行维护成本更低。
5、棒材管材装夹和进给精密夹具设计：采用精密夹具和气动部件控制管料棒料的装夹及自动送料，动作精确、可靠。加工过程实现完全自动化，能够连续加工批量产品，支持多种夹持方式和自适应管材棒材。
6、自动对焦功能：激光切割头自动对焦，无需多次地调整焦距。
7、具有自主知识产权的软件系统：智能激光微加工应用软件平台ThetaLaser，界面友好，功能强大，操作简捷。
性能特点：
1、兼容多品牌飞秒激光器：适合不同品牌及不同类型的高性能飞秒激光器，适应各种直径管材棒材的车削、铣削、刻蚀、切割、雕刻等复合工艺加工要求。
2、兼容多种激光切割头：适用高性能的激光加工头，满足客户多种工艺需求，同时能够完成多种激光加工头之间的快速切换。配置CCD摄相头，具有监控加工区域状态、光斑质量和加工过程动画录制等功能。
3、天然花岗岩平台设计：采用立柱式结构，平台和立柱均使用天然花岗岩，所有轴系均直接安装于天然花岗岩基准面，精确度高，稳定性好。
4、精密四维运动平台设计：配置直驱式、高精度的直线轴和旋转轴，采用高分辨率光栅尺和高精度编码器位置反馈实现全闭环控制，速度更快、精度更高、密封特性好，核心部件可终身使用，运行维护成本更低。
5、棒材管材装夹和进给精密夹具设计：采用精密夹具和气动部件控制管料棒料的装夹及自动送料，动作精确、可靠。加工过程实现完全自动化，能够连续加工批量产品，支持多种夹持方式和自适应管材棒材。
6、自动对焦功能：激光切割头自动对焦，无需多次地调整焦距。
7、具有自主知识产权的软件系统：智能激光微加工应用软件平台ThetaLaser，界面友好，功能强大，操作简捷。

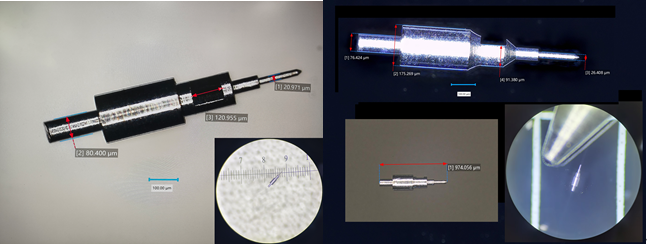

●各种棒材管材的精密车削、铣削、刻蚀、切割、雕刻等复合激光微加工；
|
设备型号 |
TLS-LB400 |
|
过程性能 |
|
|
最大运行速度 |
300mm/s（X轴）；3000rpm（θ轴）；200mm/s（Y轴,选配） |
|
定位精度 |
±1µm（X轴）;±3arcsec（θ轴）;±1µm（Z轴, Y轴选配）; |
|
重复定位精度 |
±0.3µm（X轴）；±1arcsec（θ轴）；±0.5µm（Z轴, Y轴选配） |
|
加工工件相关 |
|
|
棒材管材种类 |
不锈钢、镍钛合金、钴铬合金、镁合金、钨、模具钢等金属棒材管材 |
|
棒材管材长度 |
<300mm |
|
外径 |
0.05~8.0mm，0.2~12.0mm或2.0-33.0mm（其他可定制） |
|
环境温度 |
23±3℃ |
|
环境湿度 |
30%~70%RH (无凝露) |
|
加工长度 |
0~300，其他可定制 |
|
激光器相关 |
|
|
激光器类型 |
飞秒激光器 |
|
功率 |
10W,20W,其他可定制 |
|
激光波长 |
1030nm±10nm，其他可选配 |
|
激光频率 |
0~1000 KHz |
|
光束质量 |
M²<1.2 |
|
功率稳定性 |
<2% |
|
电、气相关 |
|
|
电源 |
220VAC±10%, 50/60Hz |
|
压缩空气压力 |
0.8Mpa~1.0Mpa |
|
工艺气体压力 |
<25bar |
|
地面承重 |
1000Kg/㎡ |
|
设备尺寸及重量 |
|
|
外形规格(L×W×H) |
2180mm×736mm×1600mm |
|
重量 |
approx.1500Kg |
