TLS-G8600精密部件激光切割机
性能特点：
1、高性能光纤激光器：采用高光束质量、高电光转换效率的光纤激光器，保证切割质量的
可靠性和稳定性。
2、高精度运动平台：机台底座采用天然花岗岩，龙门采用双驱活动梁式结构，精确度高，稳定性好。采用高精度、高刚性特种导轨，高加速度的直线电机，高精度编码器位置反馈，解决了传统的伺服电机加滚珠丝杆结构存在的刚性不足、空回及死区等问题，速度更快、精确度更高。关键部件可终身使用，运行维护成本更低。
3、线缆系统：工作寿命长，可靠性高，运动流畅，电磁兼容性良好；解决了传统拖链系统电磁兼容性差，运行时噪音大，存在粉尘、磨损等问题。
4、自动对焦功能：加工过程中进行自动对焦，无需额外的焦距调整。
5、具有自主知识产权的软件系统：智能激光微加工应用平台ThetaLaser，界面友好，功能强大，操作简捷，兼容几乎所有的设计文件格式。
6、功率均衡控制（选项）：具有独特的功率均匀模糊逻辑控制方法，极大提升切割质量。
7、在线检测功能（选项）：具备在线检测和测量功能，保证切割质量。
8、支持自动上料（选项）：支持自动进料、自动对位，减少非激光切割时间，极大提高生产效率。
性能特点：
1、高性能光纤激光器：采用高光束质量、高电光转换效率的光纤激光器，保证切割质量的
可靠性和稳定性。
2、高精度运动平台：机台底座采用天然花岗岩，龙门采用双驱活动梁式结构，精确度高，稳定性好。采用高精度、高刚性特种导轨，高加速度的直线电机，高精度编码器位置反馈，解决了传统的伺服电机加滚珠丝杆结构存在的刚性不足、空回及死区等问题，速度更快、精确度更高。关键部件可终身使用，运行维护成本更低。
3、线缆系统：工作寿命长，可靠性高，运动流畅，电磁兼容性良好；解决了传统拖链系统电磁兼容性差，运行时噪音大，存在粉尘、磨损等问题。
4、自动对焦功能：加工过程中进行自动对焦，无需额外的焦距调整。
5、具有自主知识产权的软件系统：智能激光微加工应用平台ThetaLaser，界面友好，功能强大，操作简捷，兼容几乎所有的设计文件格式。
6、功率均衡控制（选项）：具有独特的功率均匀模糊逻辑控制方法，极大提升切割质量。
7、在线检测功能（选项）：具备在线检测和测量功能，保证切割质量。
8、支持自动上料（选项）：支持自动进料、自动对位，减少非激光切割时间，极大提高生产效率。
产品主要应用范围：
精密金属零部件切割
精密金属零部件半刻
技术规格：(3Sigma)
|
型号 |
TLS-G8600 |
|
加工速度 |
50mm/s |
|
X/Y轴行程 |
600mm×800mm，500mmx500mm，975mmx1100mm(可定制) |
|
加工范围 |
600mm×800mm（可定制） |
|
可装载最大网框尺寸 |
750mm×1000mm |
|
可装载最大金属片尺寸 |
600mm×800mm |
|
金属片厚度 |
0.02~0.6mm |
|
定位精度 |
±3µm(X轴和Y轴) |
|
重复精度 |
±1µm(X轴和Y轴) |
|
激光波长 |
1070nm |
|
激光频率 |
0~50KHz |
|
环境温度 |
23±3oC |
|
环境湿度 |
20%~70%RH(无凝露) |
|
文件格式 |
DXF，Gerber等 |
|
输入电压 |
220VAC±10%, 50/60Hz, 10A, 单相 |
|
电功率消耗 |
1.5KW |
|
压缩空气气压 |
<1.5MPa(15Kg) |
|
机器尺寸（长×宽×高） |
1400mm×1750mm×1450mm |
|
机器重量 |
2500Kg |
|
产地 |
中国 |

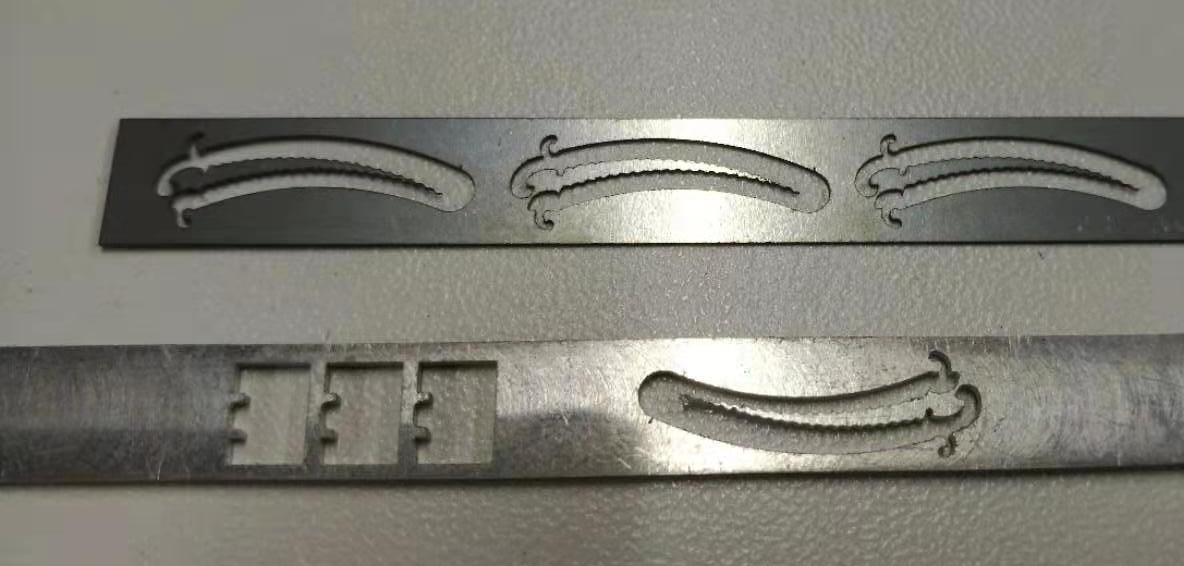

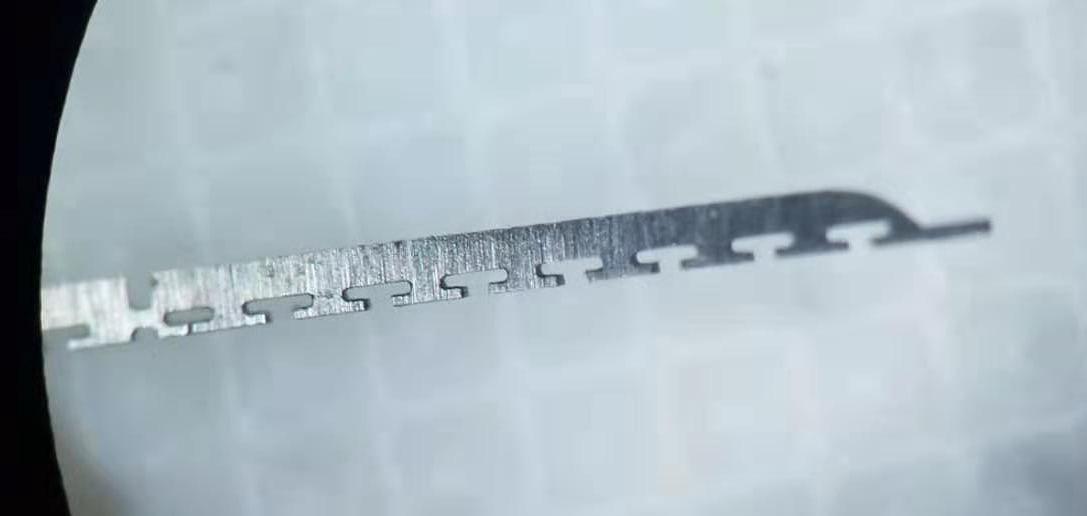

样品图片：
